轴段支架_直线运动轴—深圳市翔银精工有限公司

轴段支架	WK		- 将滚珠轴承专用轴-直线运动轴的两端，无需特殊加工即可支撑。

轴线支架	S-ST	- 开放型滚珠轴承滑块专用轴线支架 - 长度实现标准化，在轴线螺丝攻加工轴上按一定间隔组装使用 - 亚洲系列滚珠轴承专用，与滚珠轴承滑块组合，可构成滑轨装置
	ST	- 开放型滚珠轴承滑块专用轴线支架 - 与轴线螺丝攻加工轴组装使用 - 亚洲系列滚珠轴承专用，与滚珠轴承滑块组合，可构成滑轨装置
	S-STU	- 开放型滚珠轴承滑块专用轴线支架 -长度实现标准化，在轴线螺丝攻加工轴上按一定间隔组装使用 - 与亚洲系列和欧洲系列滚珠轴承滑块组合，可构成滑轨装置
	STU	- 开放型滚珠轴承滑块专用轴线支架 - 与轴线螺丝攻加工轴组装使用 - 与亚洲系列和欧洲系列滚珠轴承滑块组合，可构成滑轨装置

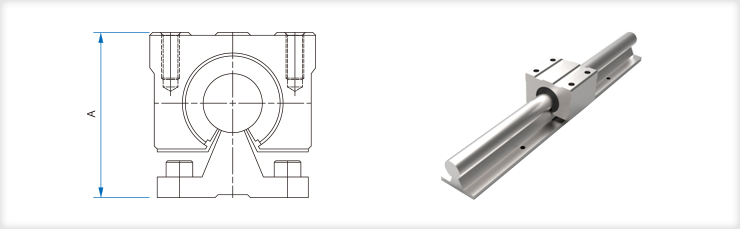

滑轨装置- 由开放型滑块、轴线螺丝攻加工轴、轴线支架组成。

使用轴径	开放型滑块	(轴线支架) S-ST ST	(轴线支架) S-STU STU
16	SHO 16 UU	45	47
16	CSO 16 UU	-	49
20	SHO 20 UU	50	54
20	CSO 20 UU	-	56
25	SHO 25 UU	60	63
25	CSO 25 UU	-	66
30	SHO 30 UU	70	76
30	CSO 30 UU	-	78
40	SHO 40 UU	90	97
40	CSO 40 UU	-	100
